THERMISCHE BRUCHMONTAGEMASCHINE FÜR PROFIL (ZWEI SCHRITTE)
Einführung in die thermische Bruchmaschine:
Die thermische Bruchmaschine wird zur Herstellung von Aluminiumprofilen mit thermischer Barriere verwendet, darunter zwei Maschinen: Rändelmaschine mit Kunststoffstreifeneinleger, Walzmaschine. Das fertige Produkt wie folgt:
Sie können sehen, dass zwei Stücke Aluminiumprofile nur durch Polyamidstreifen verbunden sind. Aluminium kann Wärme oder Kälte sehr leicht übertragen, seine Wärmeleitfähigkeit ist hoch. Die Wärmeleitfähigkeit des Polyamidstreifens ist jedoch sehr gering und kann dann die Wärme oder Kälte blockieren, die durch Aluminium übertragen wird.
Rohstoff des Polyamidstreifens ist 75% Nylon und 25% Glasfaser, wir nennen PA66 GF25 oder Polyamid
Bestehen aus
1 Satz Rändelmaschine mit Bandzuführvorrichtung
1 Satz Walzmaschine
Die tägliche Kapazität beträgt 5 ~ 6 Tonnen pro 10 Stunden

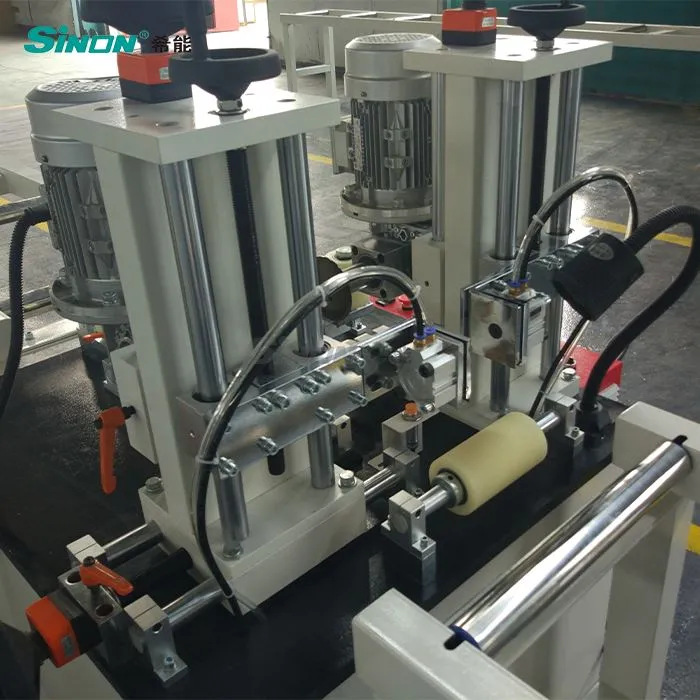

Rändelmaschine mit Bandzuführvorrichtung
(1) Technische Parameter:
Stromversorgung | 380 V/50 Hz |
Gesamtleistung | 1,1 kW |
Rändelmesser Durchmesser | 100 mm |
Bearbeitbarer Profilabschnitt | 200 * 250mm |
Profil-Support-Regal | 460 * 5000mm |
Konturmaß | 1000 * 1200 * 1550mm |
Gewicht | 600 kg |
(2) Der Hauptzweck:
Es geht hauptsächlich darum, die innere Oberfläche der Kerbe des gebrochenen Brückenaluminiumprofils durch den Wärmedämmstreifen oder das Kunststoffprofil zu rollen, um die Reibkraft des Verbundwerkstoffs aus dem gebrochenen Brückenaluminiumprofil und dem Wärmedämmstreifen zu erhöhen. Es ist mit einer speziellen pneumatischen Spannvorrichtung ausgestattet. , Es kann "Striping und Filmen beim Öffnen der Zähne" realisieren |
(3) Eigenschaften
1. Mit dem abgedeckten Stent und der Piercingklemme kann es das "Einfädeln und Kleben der Folie beim Öffnen der Zähne" realisieren. 2. Kunststoffrolle unter Rändelmesser: Material: hochwertiges Polyurethan, strapazierfähig 3. Mit der kreisförmigen Linearschiene von Schneider Electric, ist der Betrieb stabiler. 4. Die untere Stützrolle ist ein halb und halb verstellbarer Typ, und die Höhe der Halbrunde kann manuell eingestellt werden. 5. Die Arbeitsgeschwindigkeit kann reguliert werden. Es zeichnet sich durch einfache Bedienung und hohe Arbeitseffizienz aus 6. Annahme von Kunststoff-Sprühoberflächenbehandlung, kratzfest und schön |
Walzmaschine (Crimpmaschine)
(1) Technische Parameter:
Stromversorgung | 380 V/50 Hz |
Hauptmotorleistung | 2,5 kW |
Höhenverstellbereich für einzelne Rollscheiben | 0-50mm |
Höhenverstellbereich für Gruppenrollscheiben | 0-150mm |
Vorschubgeschwindigkeit | 0-60m/min (stufenlose variable Frequenzdrehzahlregelung durch Frequenzumrichter) |
Max. Profilgröße | 150 * 200mm |
Profil-Support-Regal | 460 * 5000mm |
Konturmaß | 1600 * 1000 * 1600mm |
Gewicht | 1000 kg |
(2) Der Hauptzweck:
Nach dem Füttern von Band, Kombination zwischen Profil und Band nicht dicht, müssen Sie eine Walzmaschine verwenden, um sie fest zu verbinden. Verwenden Sie 3 Sätze harter Rollräder, um die Aluminiumlegierungsprofile mit Wärmedämmprofilen zu pressen. 1. Gruppe: Führen und Vorrollen (Crimpen) 2. Gruppe: Walzen (Crimpen) 3. Gruppe: Richten (horizontal und vertikal) |
(3) Eigenschaften
1. Jedes rollende Rad kann unabhängig voneinander eingestellt werden (auf und ab, links und rechts), und der Druck wird von drei digitalen Druckmessgeräten angezeigt 2. Drei Sätze Stahlwalze, um Band mit Aluminiumprofil fest zu kombinieren, der Druck steigt vom ersten Satz zum dritten Satz, um ein Beschädigungsprofil durch zwei große und zu plötzliche Walzkräfte zu vermeiden. 3. Das dritte Rollrad kann während des Walzvorgangs begradigt werden, um die Parallelität und Geradheit des Wärmedämmprofils zu gewährleisten 4. Workbench-Einstellung: Das Gesamtheben der Werkbank wird durch vier Hubschrauben realisiert, und ein digitales Anzeigemessgerät ist ausgestattet, und die Anzeigegenauigkeit beträgt weniger als 0,01 mm. 5. Taiwan lineare Schiene, Schneider Elektrogerät und Präzisionsschrauben werden verwendet. 6. Annahme von Kunststoff-Sprühoberflächenbehandlung, kratzfest und schön. |
